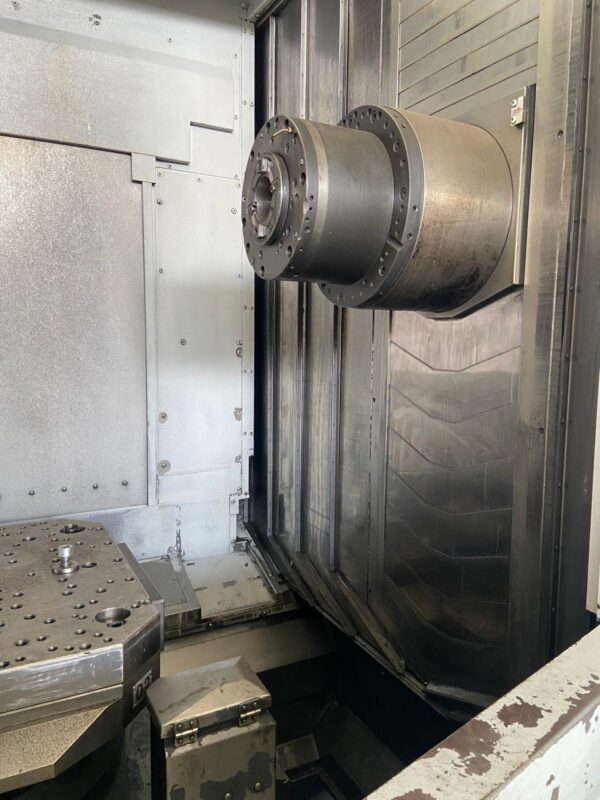

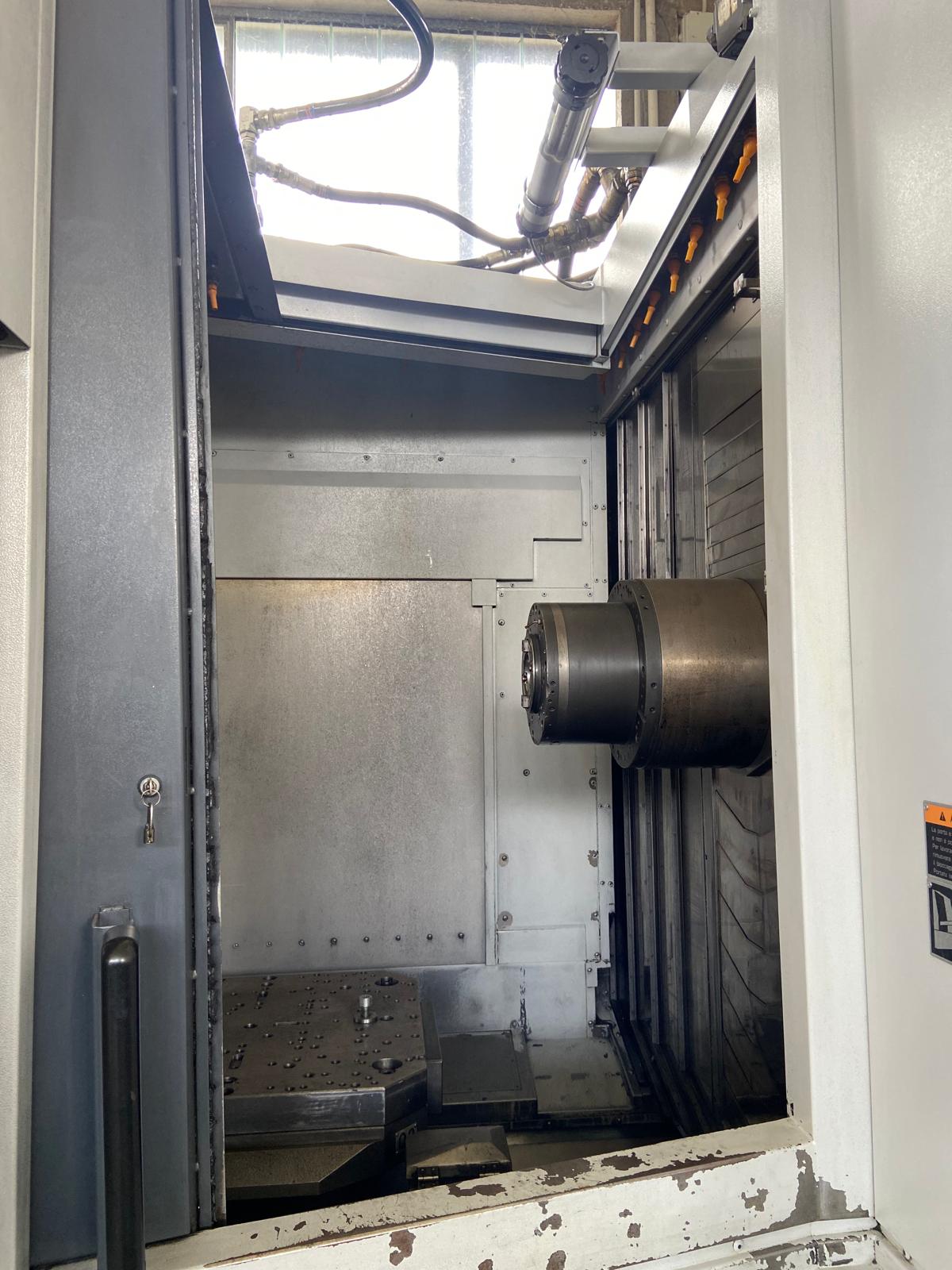

| MANDRINO |
|
| Dimensione cono |
BT-50 |
| Velocità Mandrino (giri/min) |
10.000 |
| Potenza motore mandrino (cont./30 minuti) (kW) |
25/30 |
|
|
| CAPACITA’ DI LAVORO |
|
| Asse X (mm) |
900 |
| Asse Y (mm) |
800 |
| Asse Z (mm) |
980 |
| Distanza centro mandrino – superficie pallet |
100 – 900 |
| Distanza naso mandrino – centro pallet |
100 – 1.080 |
| Dimensioni max pezzo (diam. x altezza) (mm) |
Ø 1.000 x 1.300 |
|
|

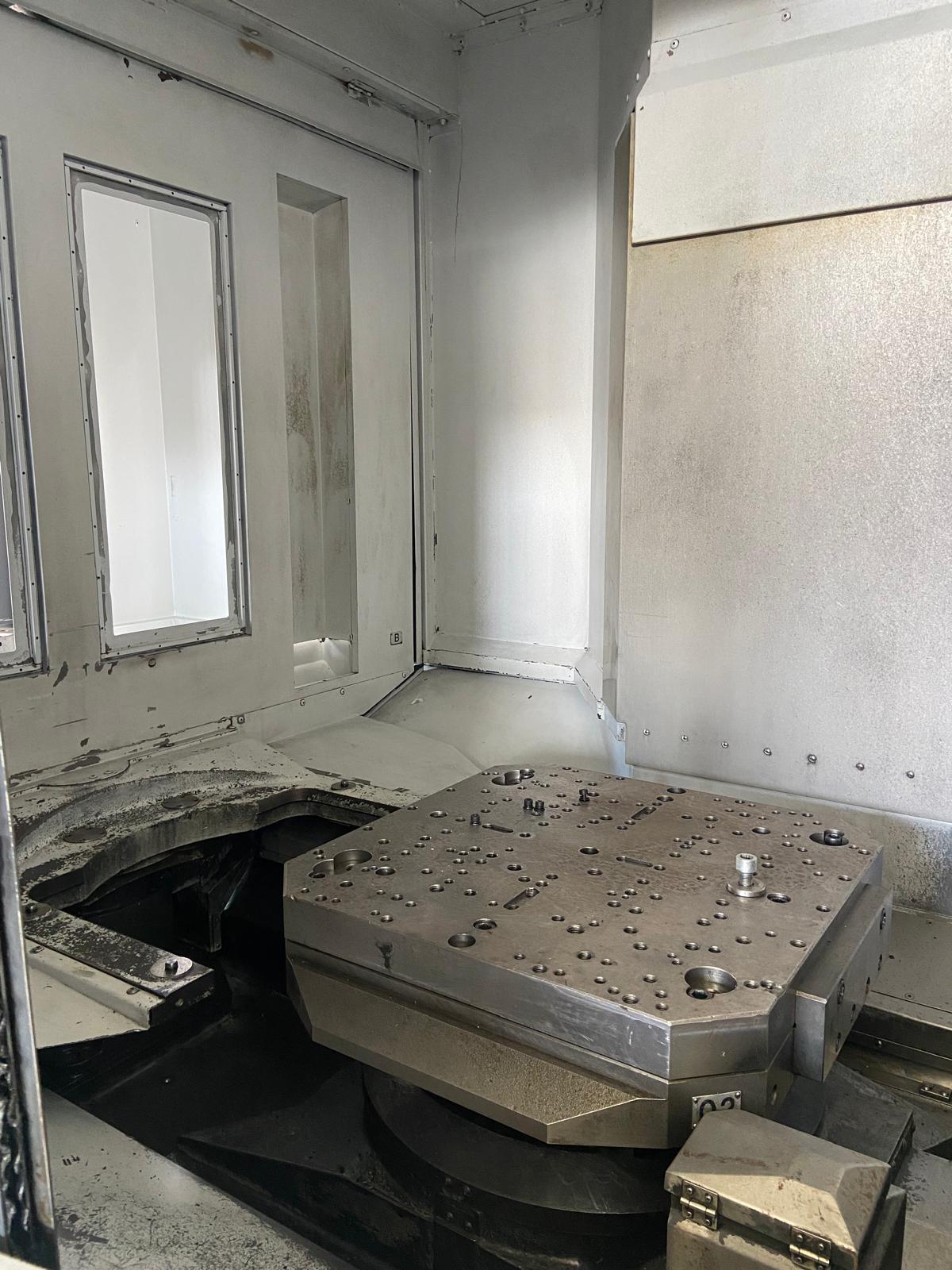

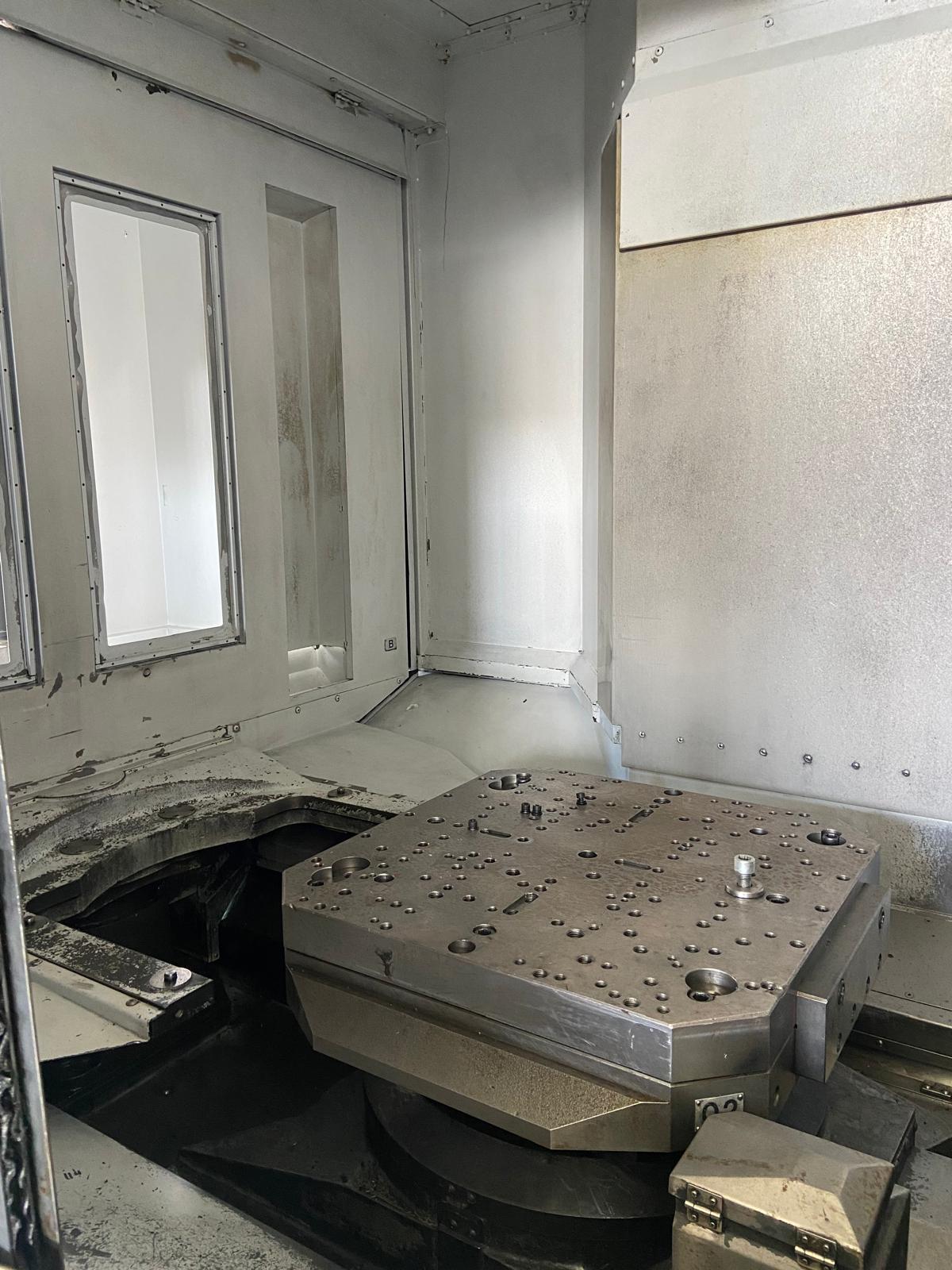

| TAVOLA |
|
| Dimansione tavola (mm) |
630 x 630 |
| Numero di stazioni |
2 stazioni con 1 pallet cad. |
| Capacità di carico della tavola (kg) |
1.200 |
| Rotazione tavola |
indexata 360 posizioni |
|
|
| AVANZAMENTI |
|
| Avanzamenti rapidi asse X/Y/Z (mm/min) |
50.000 |
| Avanzamenti in lavoro assi X/Y/ZÂ (mm/min) |
1 – 50.000 |

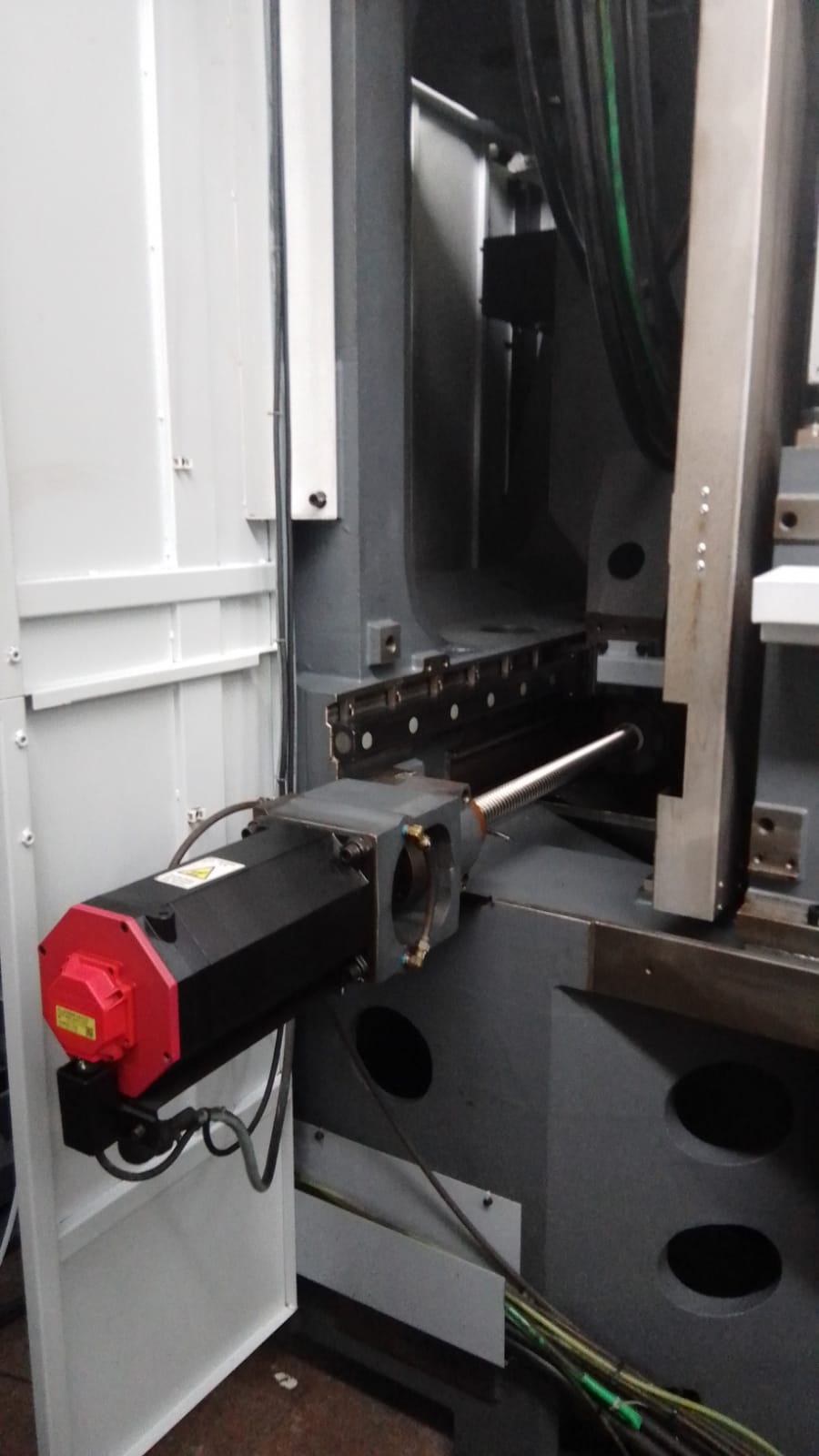

| Motori avanzamento (kW) |
X,Z: 7,0 | Y: 5,5 |
|
|
| CAMBIO UTENSILE |
|
| Cono utensile |
BT-50 |
| Codolo |
Tipo Mori Seiki 90° |

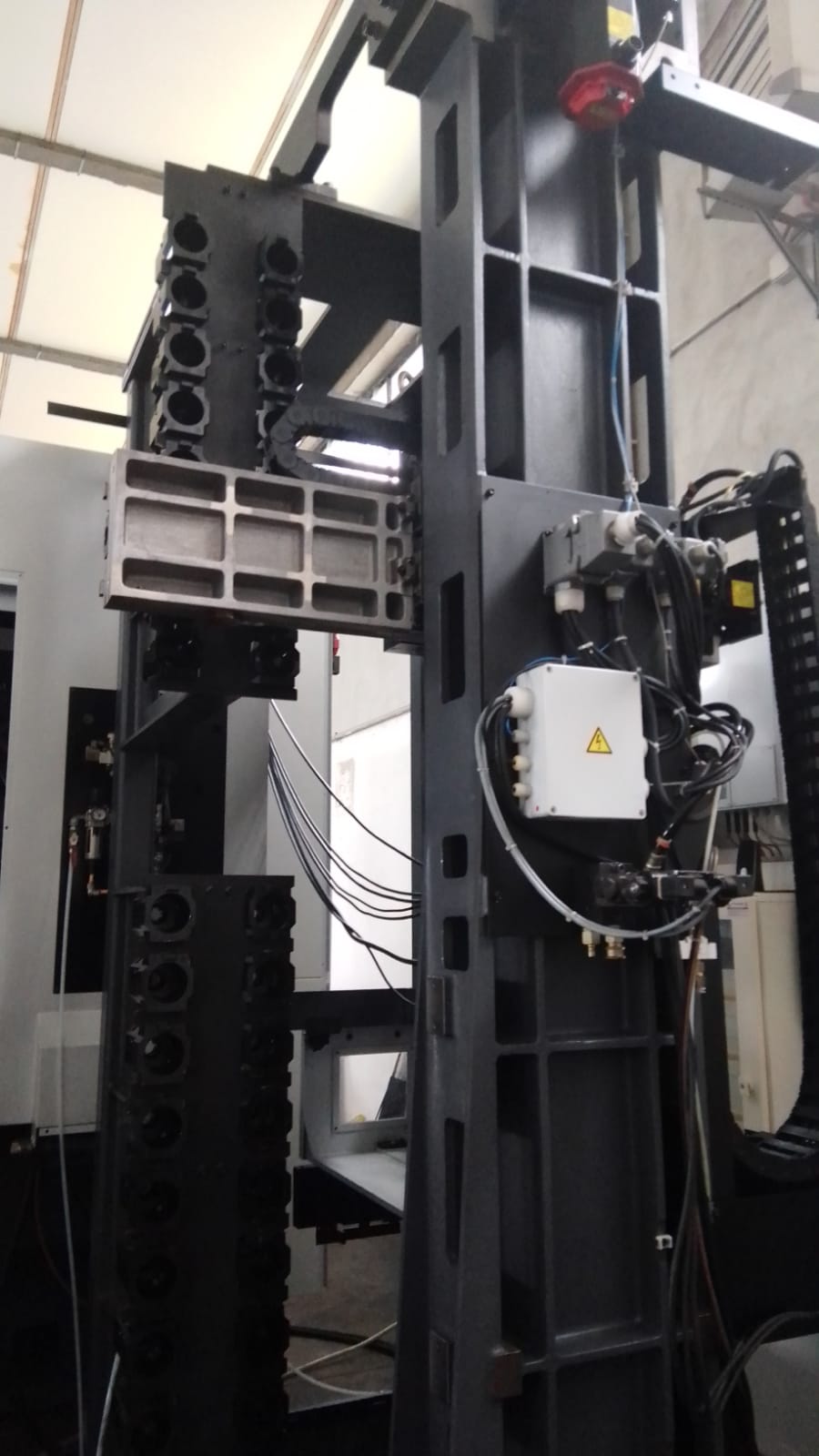

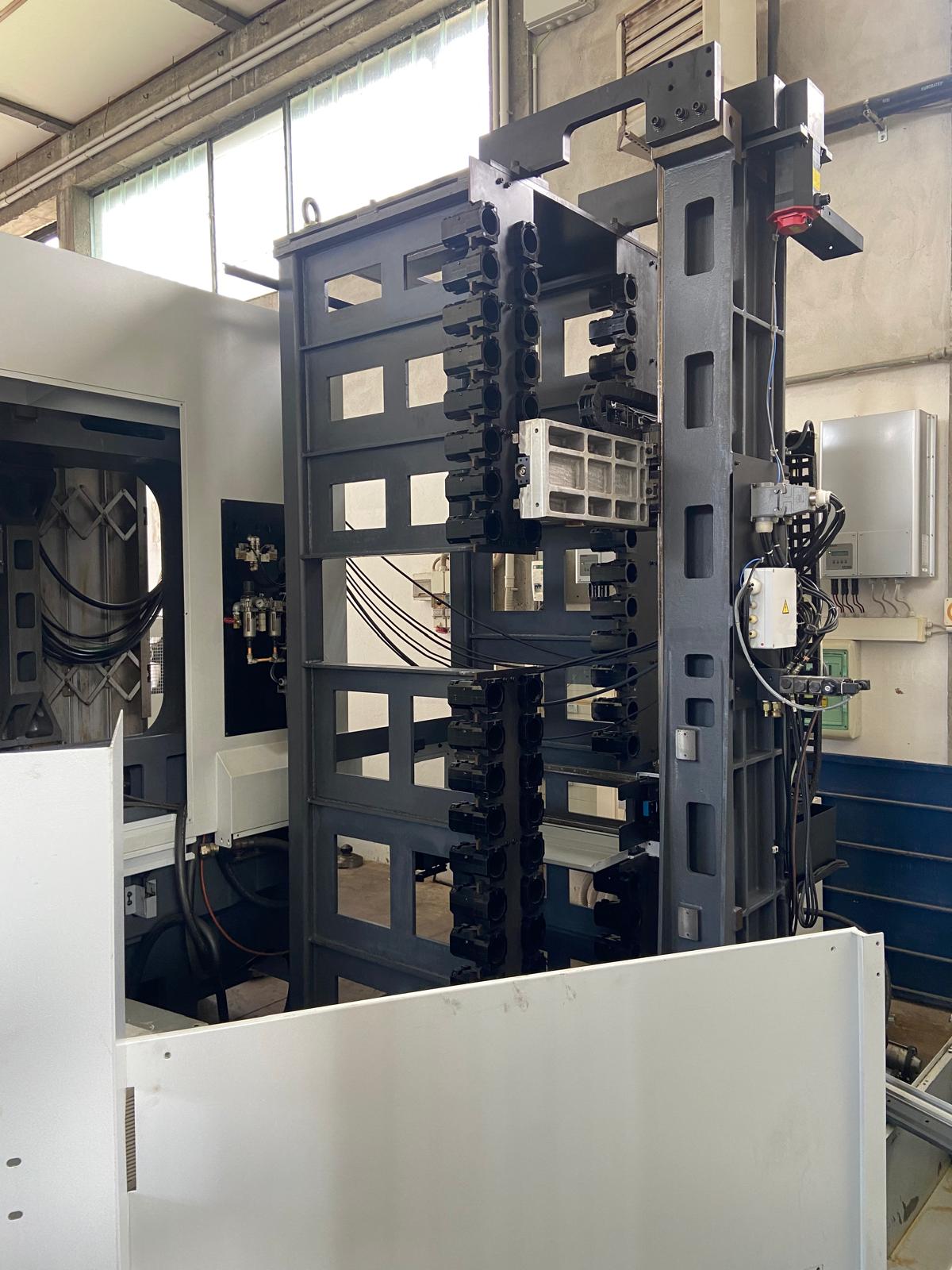

| Capacità magazzino utensili |
60 stazioni |
| Diametro massimo utensile (con stazioni adiacenti piene) (mm) |
Ø 300 / Ø110 |
| Lunghezza massima utensile (mm) |
630 |
| Peso massimo utensile (kg) |
30 |
|
|
| ACCESSORI |
|

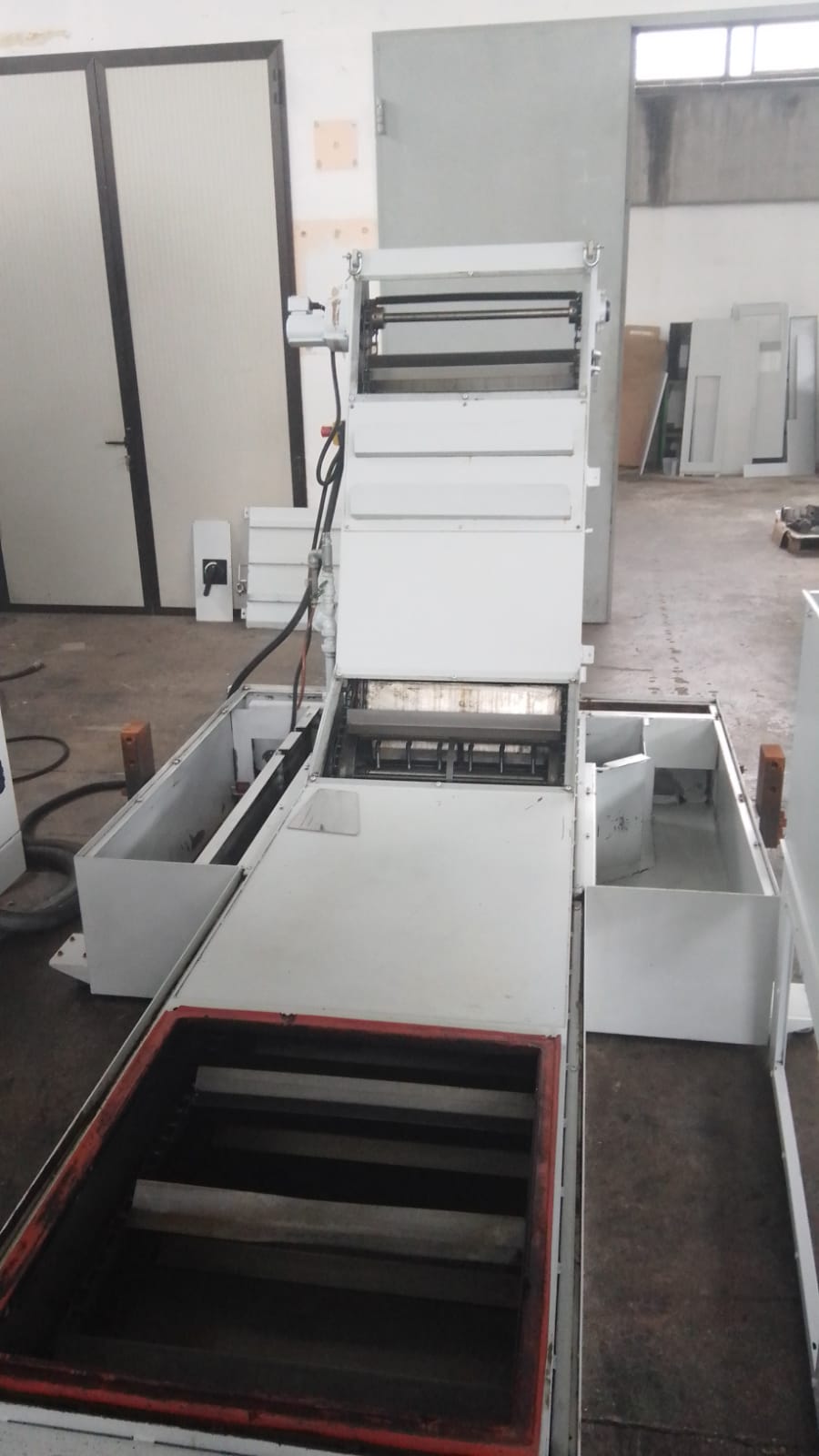

| Vasca e convogliatore di truciolo |

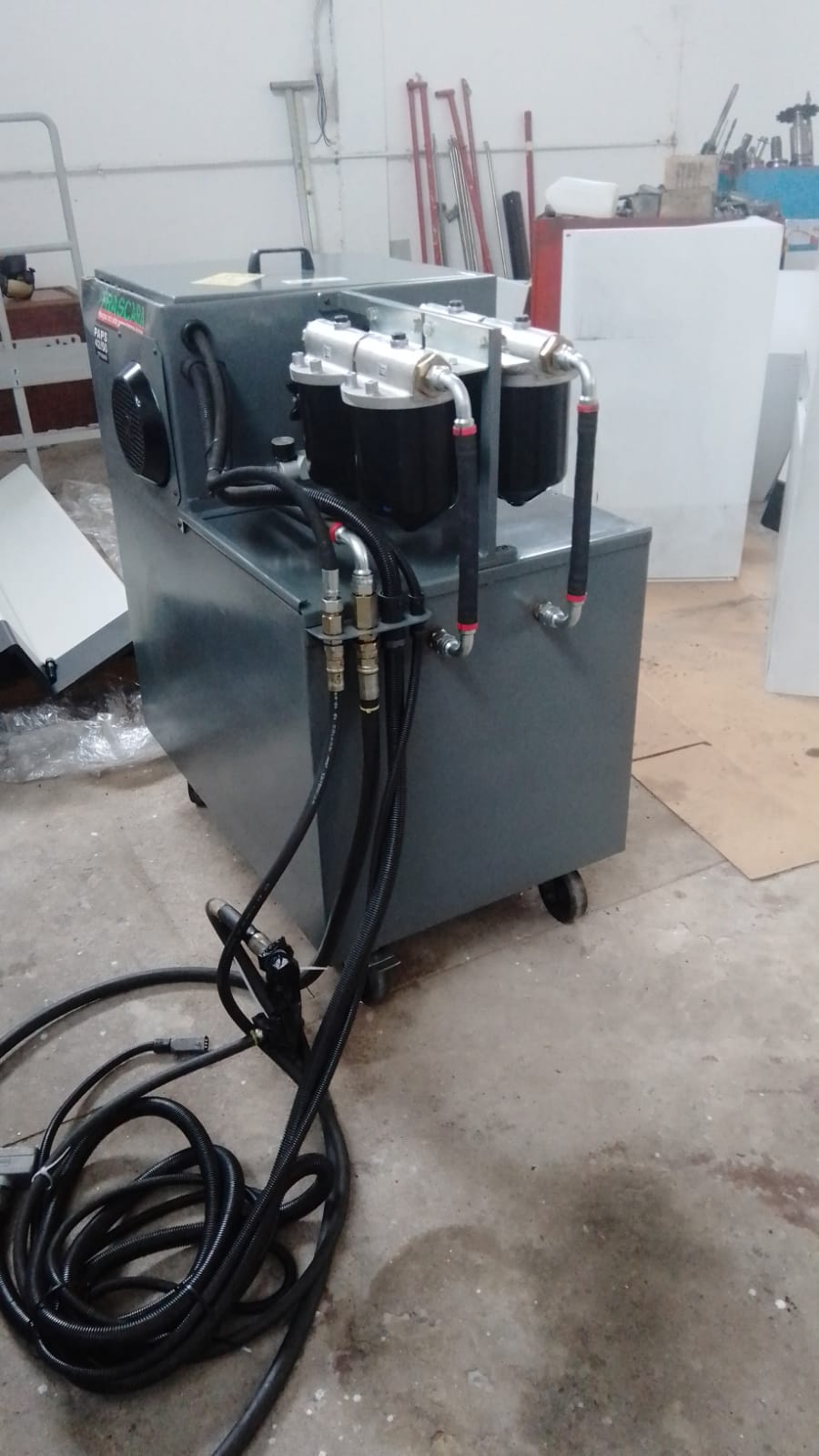

| Pompa ad alta pressione per refrigerante attraverso la linea mandrino |
| Condizionatore per linea mandrino e trasformatore |
| Kit mandrini portautensili |
| Manuali, Schemi Elettrici |
