| MANDRINO | |
| Dimensione cono | ISO-40 |
| Velocità Mandrino (giri/min) | 14.000 |
| Potenza motore mandrino (cont./30 minuti) (kW) | 18,5/22 |
| CAPACITA’ DI LAVORO | |
| Asse X (mm) | 630 |
| Asse Y (mm) | 600 |
| Asse Z (mm) | 670 |
| Distanza centro mandrino – superficie pallet | 50 – 650 |
| Distanza naso mandrino – centro pallet | 100 – 770 |
| Dimensioni max pezzo (diam. x altezza) (mm) | Ø 730 x 900 |

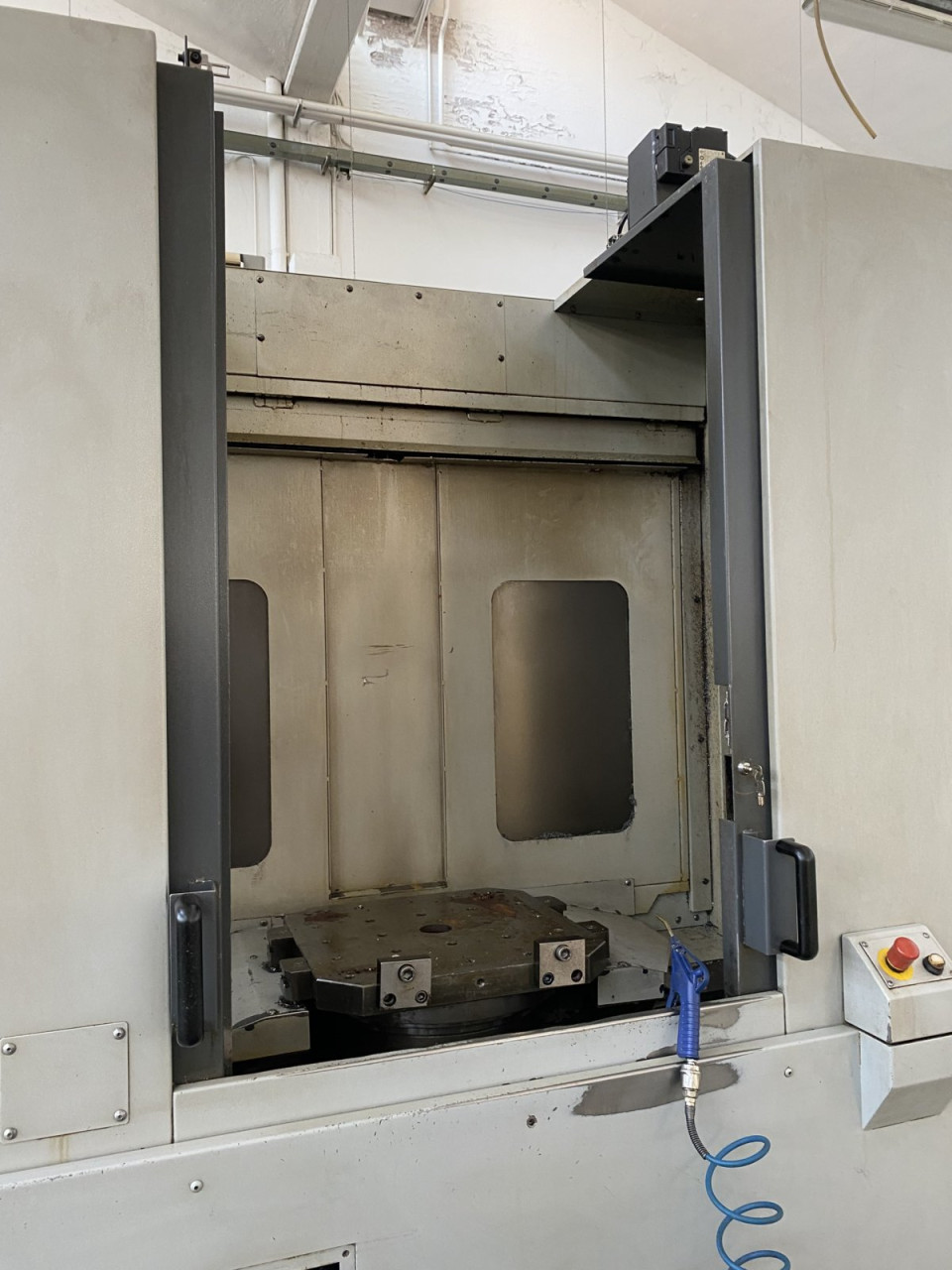

| TAVOLA | |
| Dimansione tavola (mm) | 500 x 500 |
| Numero di stazioni | 2 stazioni con 1 pallet cad. |
| Capacità di carico della tavola (kg) | 500 |
| Rotazione tavola | indexata 360 posizioni |
| AVANZAMENTI | |
| Avanzamenti rapidi asse X/Y/Z (mm/min) | 50.000 |
| Avanzamenti in lavoro assi X/Y/Z (mm/min) | 1 – 50.000 |
| CAMBIO UTENSILE | |
| Cono utensile | BT-50 |
| Codolo | Tipo Mori Seiki 90° |
| Capacitàmagazzino utensili | 60 stations |
| Diametro massimo utensile (con stazioni adiacenti piene) (mm) | Ø 125 / Ø80 |
| Lunghezza massima utensile (mm) | 400 |
| Peso massimo utensile (kg) | 8 |
| ACCESSORI | |
| Vasca e convogliatore truciolo | |
| Pompa ad alta pressione per refrigerante attraverso la linea mandrino con doppio filtro | |
| Condizionatore per testa mandrino, centralina idraulica e trasformatore | |
| Mauali, schemi elettrici | |

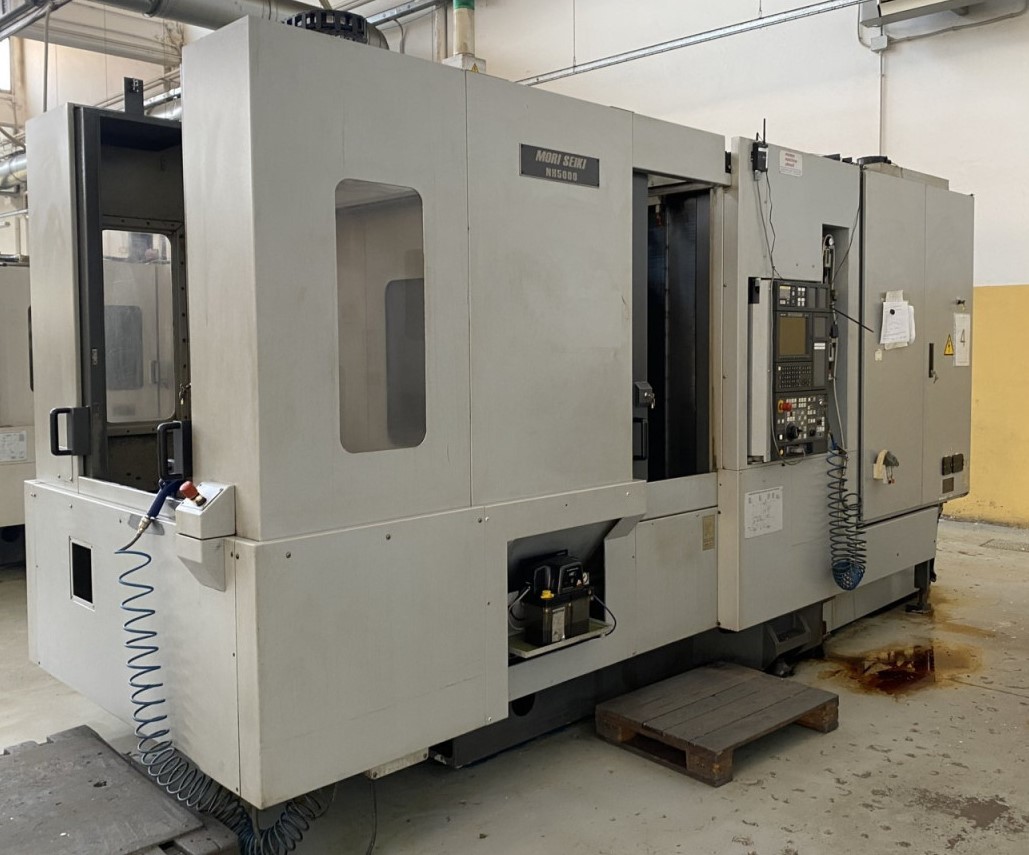

MORI SEIKI NH 5000/40 – anno 2003
Download scheda tecnica completa: (ITA) MORI SEIKI NH-5000/40
Download scheda tecnica completa: (ENG) MORI SEIKI NH-5000/40 (Eng)
