| CAPACITA’ DI LAVORO |
|
| Asse X (mm) |
1.016 |
| Asse Y (mm) |
508 |
| Asse Z (mm) |
635 |
| Distanza tra superficie tavola e piano riferim. Mandrino |
107 – 742 |
|
|
| MANDRINO |
|
| Velocità Mandrino (giri/min) |
12.000 |
| Potenza motore mandrino (cont.) (kW) |
22,4 |
| Max coppia (Nm) |
122 Nm @ 2.000 giri/min |
| Attuazione |
motore in linea con il mandrino |
| Dimensione cono |
DIN 69871/40 |
| Raffreddamento |
a liquido |
|
|

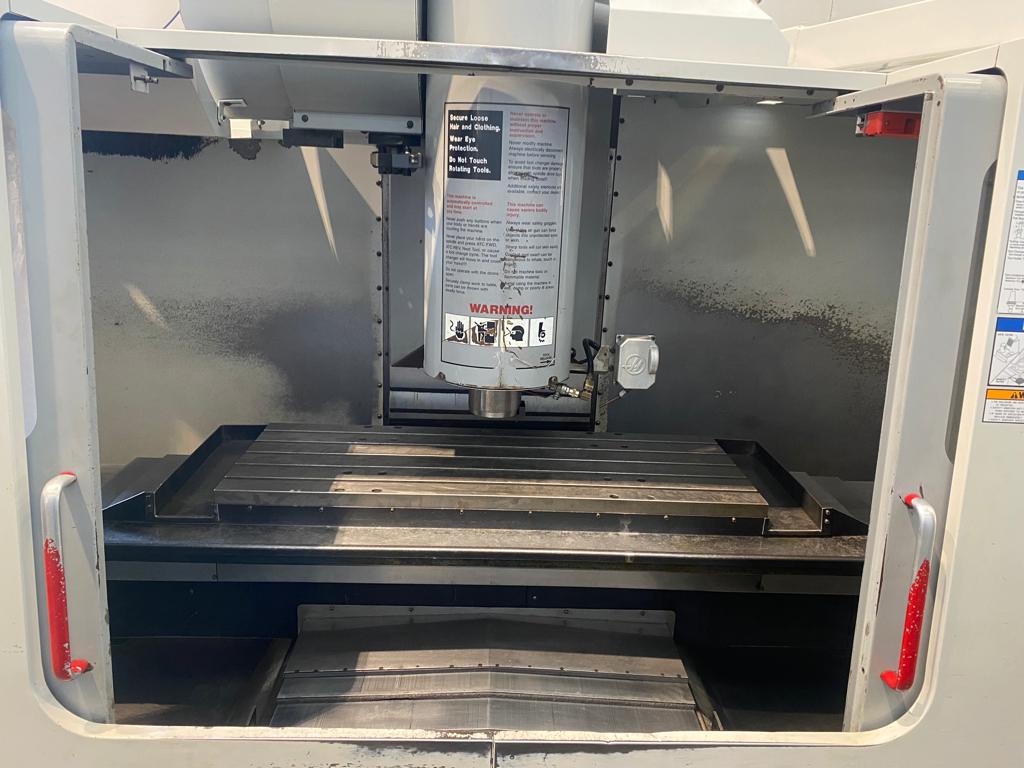

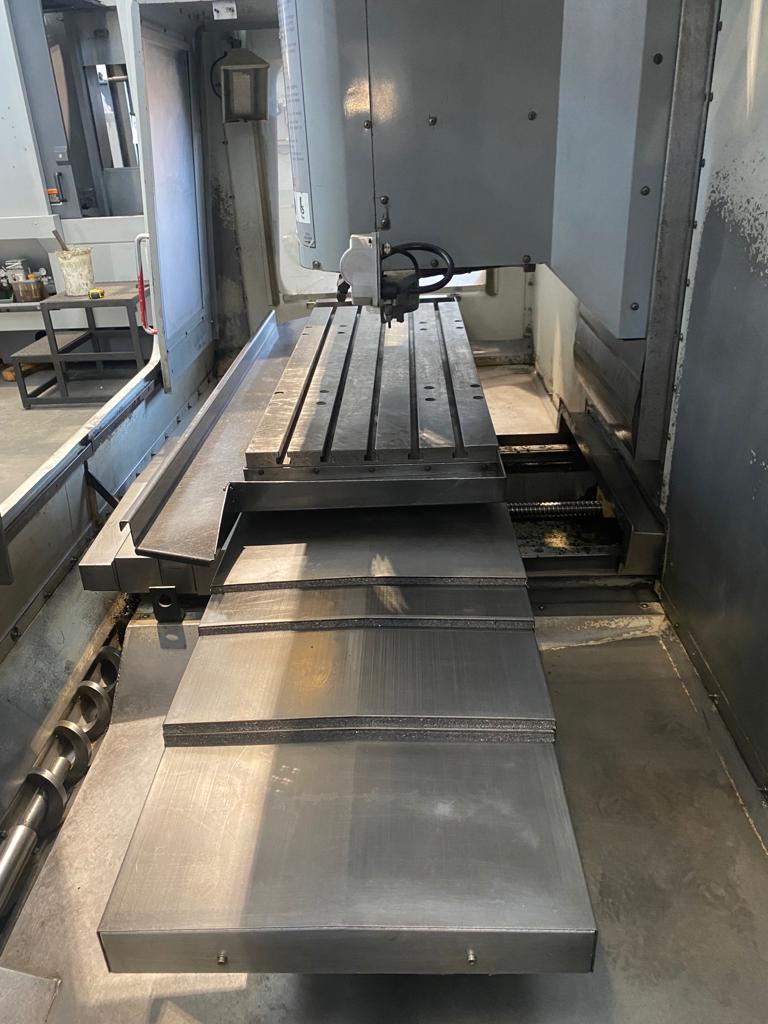

| TAVOLA |
|
| Dimensioni tavola (larg. x profondità ) (mm) |
1.219 x 457 |
| Capacità di carico della tavola (kg) |
794 |
| Larghezza cave T (mm) |
16 |
| Numero di cave |
5 |
| Interasse cave (mm) |
80 |
|
|
| AVANZAMENTI |
|
| Max velocità in lavoro (X/Y/Z) (mm/min) |
21.200 |
| Avanzamenti rapidi (X/Y/Z) (mm/min) |
35.600 |
| Max spinta assi (N) |
X;Y: 13.723 |Â Z: 17.450 |
|
|

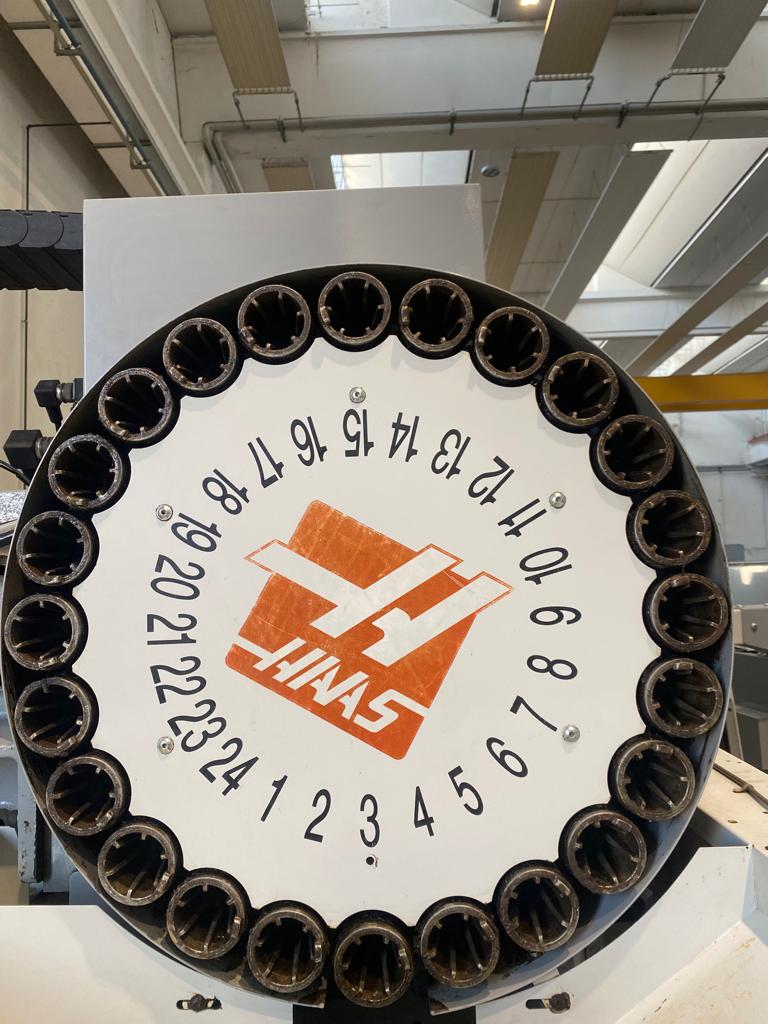

| CAMBIO UTENSILE |
|
| Tipologia |
SMTC |
| Capacità magazzino utensili |
24+1 |
| Diametro massimo utensile (con stazioni adiacenti piene) (mm) |
64 |
| Diametro massimo utensile (con stazioni adiacenti vuote) (mm) |
127 |
| Lunghezza massima utensile (mm) |
330 |
| Peso massimo utensile (kg) |
5,4 |
| Tempo cambio utensile (medio) (s) |
1,8 |
| Tempo cambio utensile truciolo-truciolo (medio) (s) |
2,4 |
|
|
| ACCESSORI |
|
| Predisposizione per tavola girevole (4° asse) |

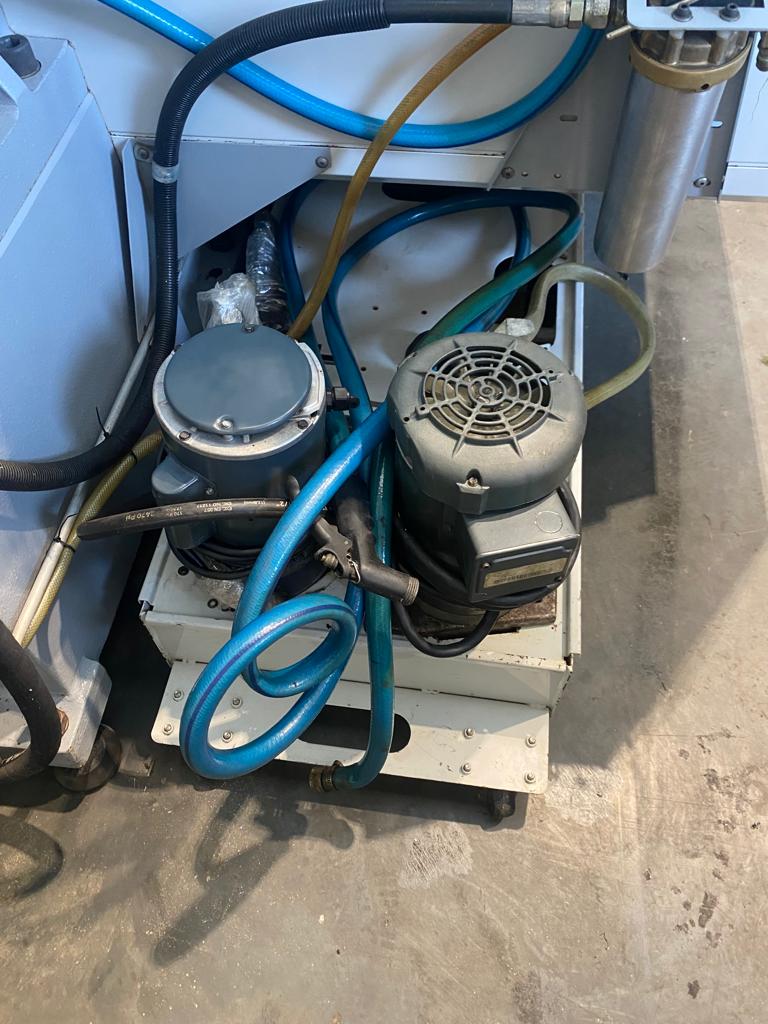

| Pompa ad alta pressione per refrigerante attraverso linea mandrino |
| Vasca di raccolta refrigerante |
| Evacuatore di trucioli a coclea |
