| MARCA | MORI SEIKI |
| MODELLO | GV 503 |
| CATEGORIA | Centro di lavoro verticale con rotopallet |
| ANNO DI COSTRUZIONE | 2000 |

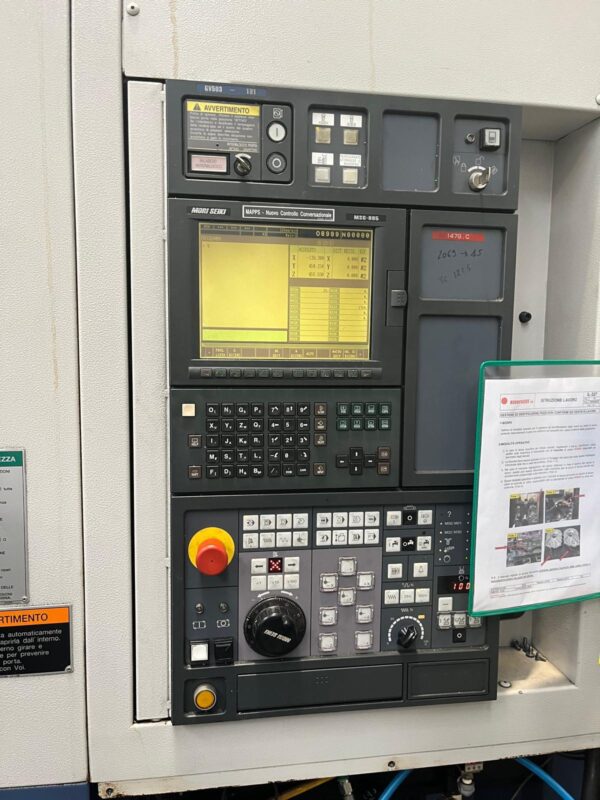

| CONTROLLO CNC | MORI SEIKI MSC 806 |
| PESO MACCHINA (kg) | 10.100 |
| INGOMBRO MACCHINA (larg. x profondità . x alt.) (mm) | 3.987×2.232×2.892 |
| NUMERO DI ASSI | 3 |

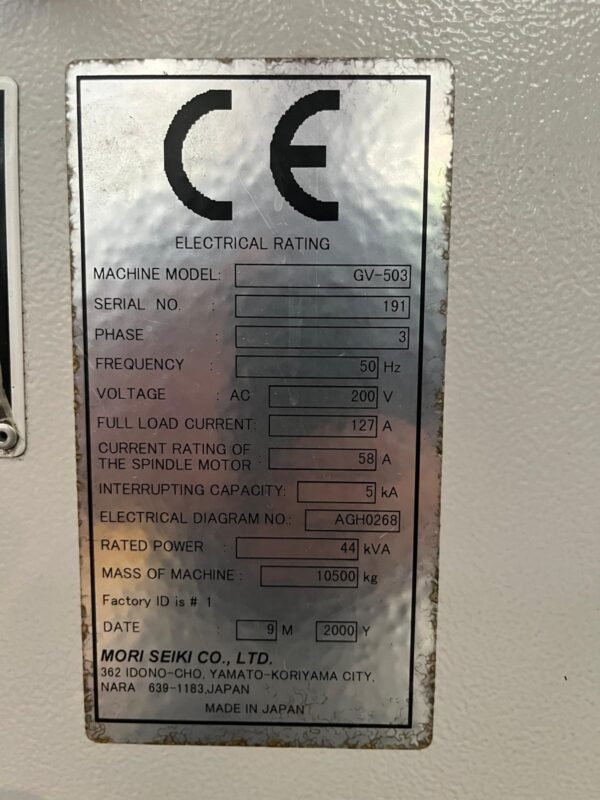

| DICHIARAZIONE CE | SI |
| SERIAL NUMBER | |
| MANDRINO | |
| Dimensione cono | BT-40 |
| Velocità Mandrino (giri/min) | 12.000 |
| Potenza motore mandrino (cont./30 minuti) (kW) | 7,5 / 11 |
| Gamme velocità mandrino | 2 elettroniche |
| CAPACITA’ DI LAVORO | |
| Asse X (mm) | 610 |
| Asse Y (mm) | 510 |
| Asse Z (mm) | 460 |
| Distanza tra superficie tavola e piano riferim. Mandrino | 150 – 610 |
| Dimansioni max pezzo (diam. x altezza) (mm) | |
| TAVOLA | in continuo |
| Nr.di pallet | 2 |
| Tempo di cambio pallet (s) | 6,5 |
| Dimansione tavola (mm) | 750 x 550 |
| Capacità di carico della tavola (kg) | 300 (x2 pallet: 600) |
| AVANZAMENTI | |
| Avanzamenti rapidi asse X/Y/Z (mm/min) | 42.000 |
| Avanzamenti in lavoro assi X/Y/ZÂ (mm/min) | 1 – 42.000 |
| Motori avanzamento (kW) | X,Y: 4,0 | z: 5,5 |
| CAMBIO UTENSILE | |
| Cono utensile | BT-40 |
| Codolo | Tipo Mori Seiki 90° |
| Capacità magazzino utensili | 30 |
| Diametro massimo utensile (con stazioni adiacenti piene) (mm) | 80 |
| Lunghezza massima utensile (mm) | 300 |
| Peso massimo utensile (kg) | 8 |
| ACCESSORI | |

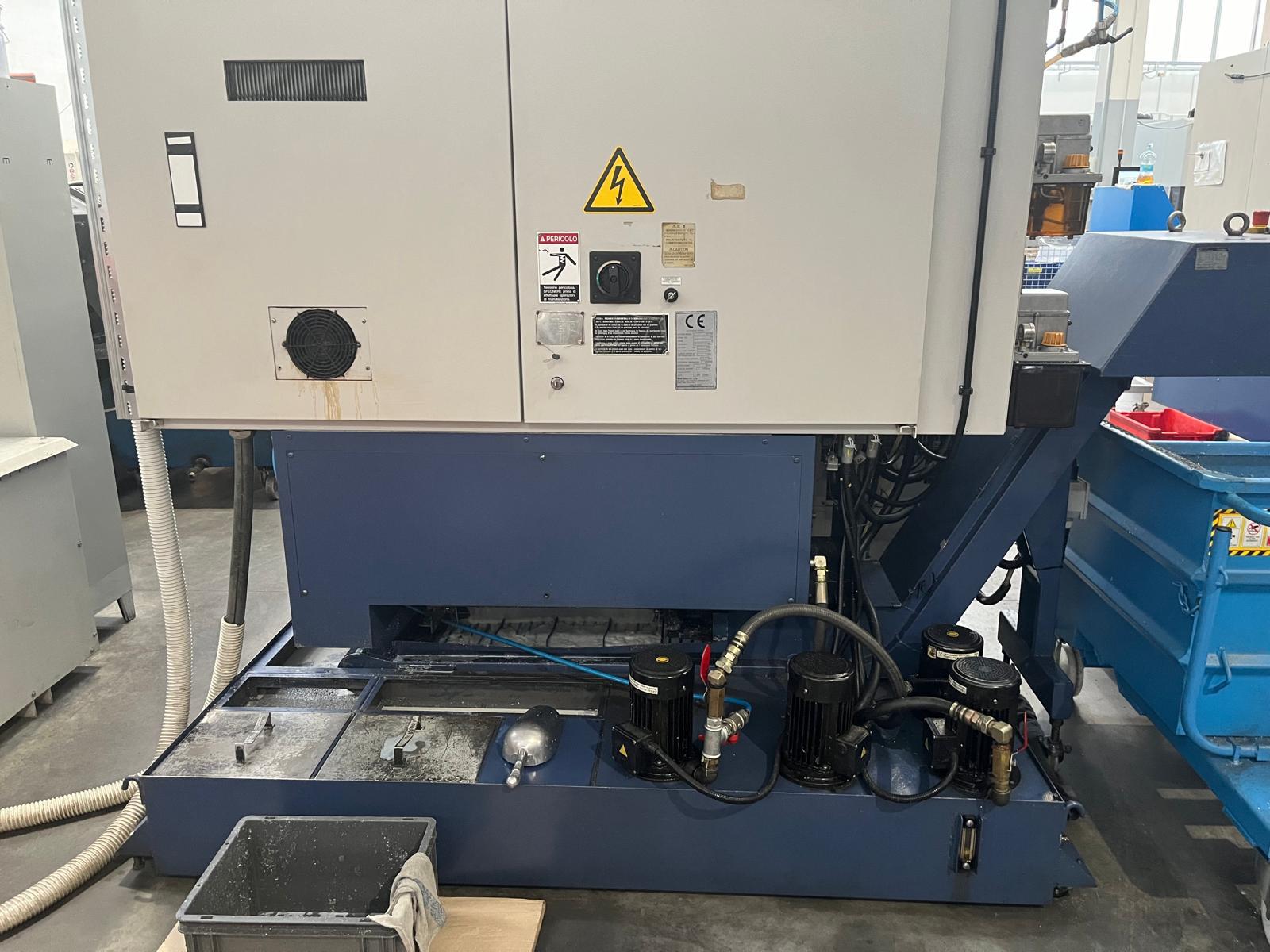

| Convogliatore di trucioli | |
| Refrigerazione attraverso l’utensile | |

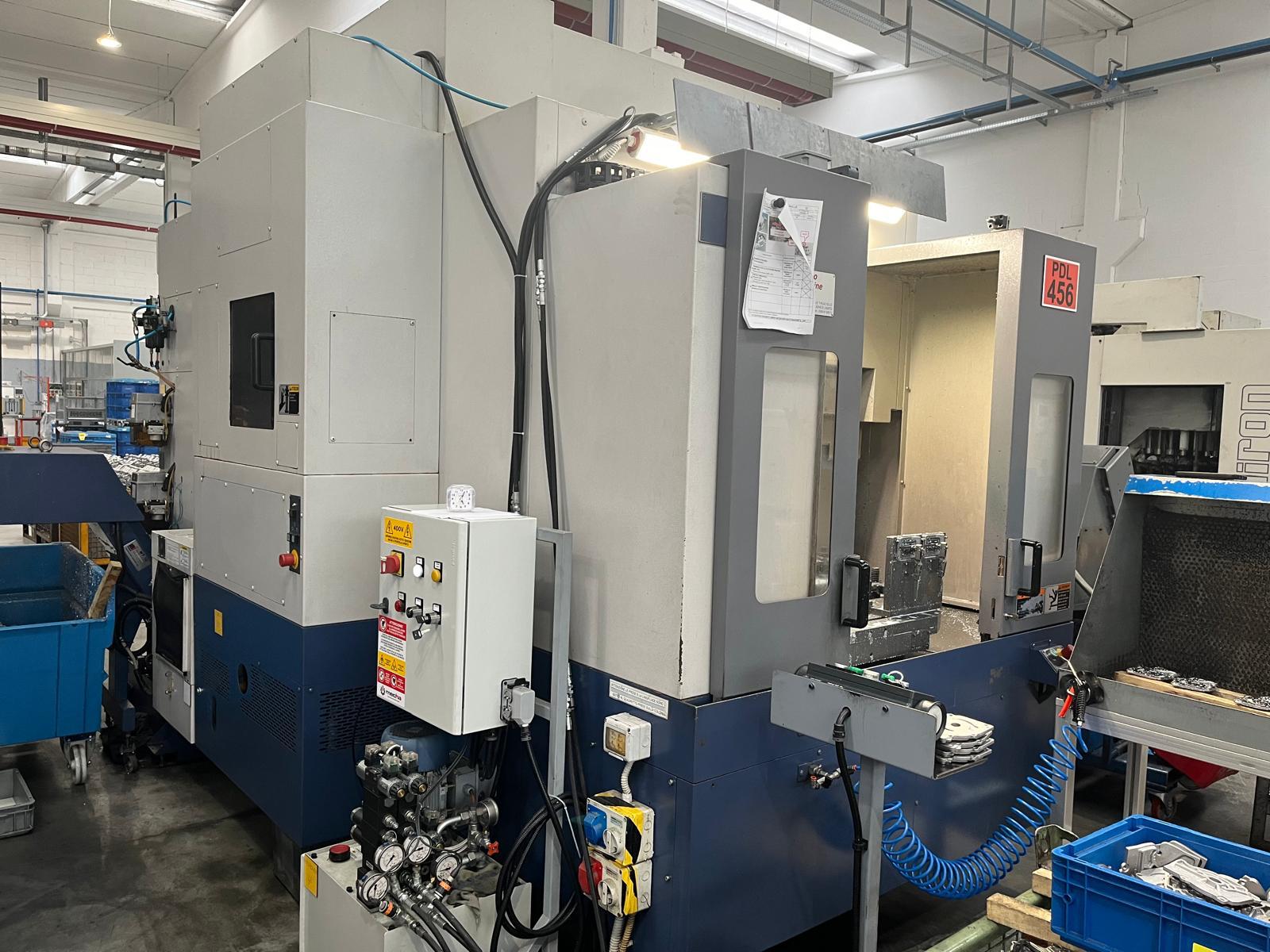

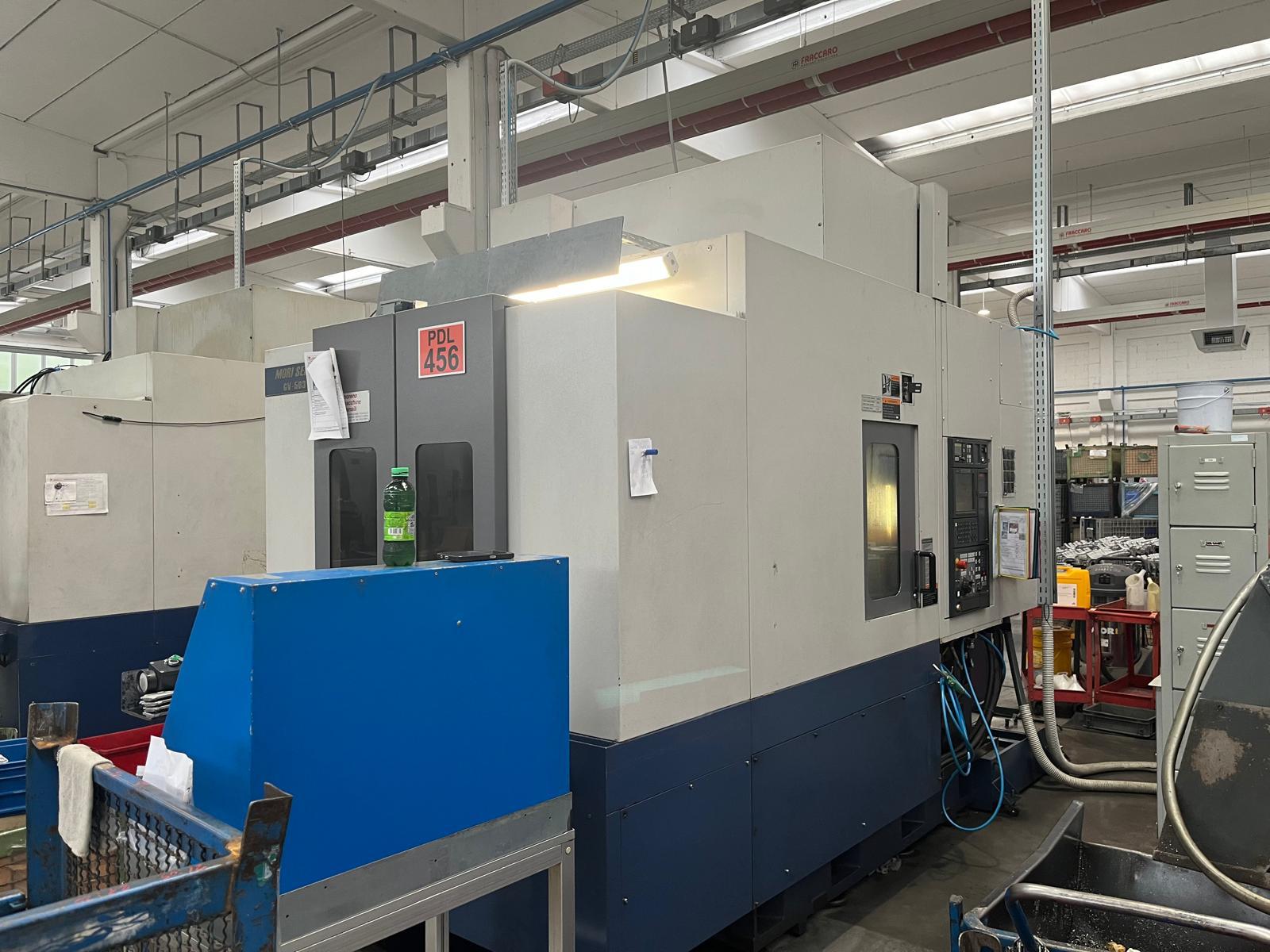

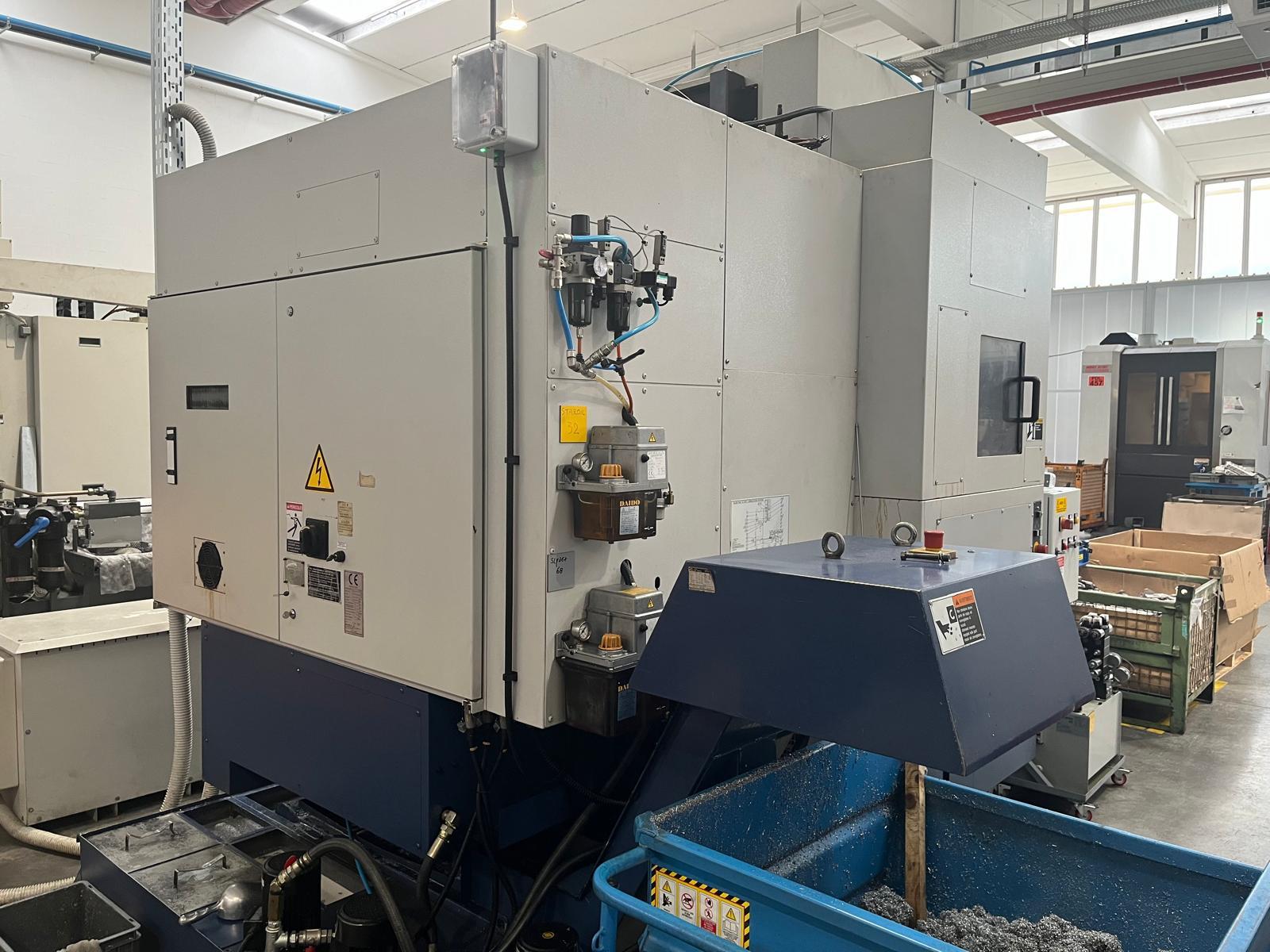

MORI SEIKI GV 503 – anno 2000
Download scheda tecnica completa:Â MORI SEIKI GV503
