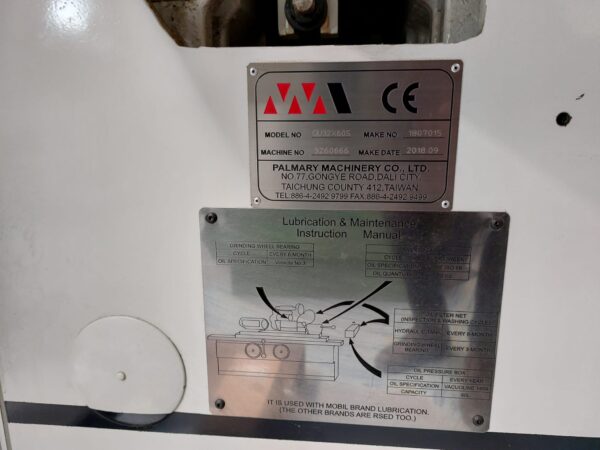

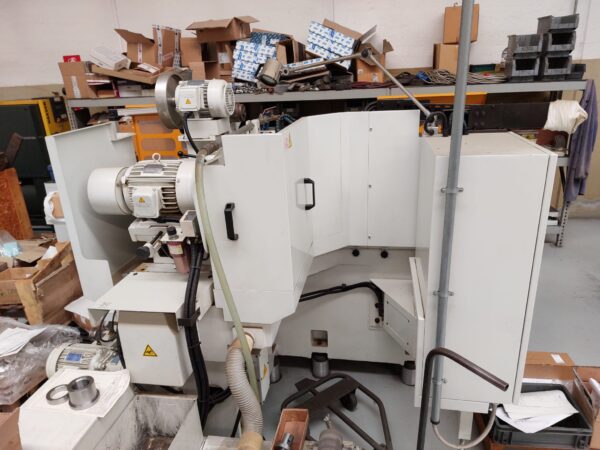

| MARCA |
PALMARY |
| MODELLO |
GU 32x60S |
| CATEGORIA |
Rettifica Universale |
| ANNO DI COSTRUZIONE |
|
| CONTROLLO CNC |
NO |
| PESO MACCHINA (kg) |
3.000 |
| INGOMBRO MACCHINA (larg. x profondità. x alt.) (mm) |
|
| DICHIARAZIONE CE |
NO |
|
|
| Distanza fra i centri (mm |
600 |
| Rotazione ammessa sulla tavola (mm) |
320 |
| Carico max ammesso sui centri (kg) |
150 |
| Diametro massimo di rettifica (mm) |
300 |
|
|
| TESTA PORTAMOLA |
|
| Angolazione (°) |
+/-30° |
| Distanza manuale (mm) |
160 |
| Avanzamento rapido automatico (mm) |
40 |
| Spostamento supplementare delle slitte (mm) |
255 |
| Dispositivo di regolazione minima (mm) |
0,001 |
| Grado di rotazione del volantino (mm) |
0,005 |
|
|
| MOLA |
|
| Diametro della mola (mm) |
355 |
| Larghezza della mola (mm) |
50 |
| Diametro interno (mm) |
127 |
| Velocità mola (rpm) |
1783 |
|
|
| TESTA PORTAPEZZO |
|
| Spostamento angolare (°) |
120° (+90° / -30°) |
| Centro |
MT 4 |
| Velocità variabile del mandrino (rpm) |
16 – 450 |
| Carico max del mandrino (kg) |
35 |
| Lunghezza massima (mm) |
150 |
|
|
| CONTROPUNTA MECCANICA CON CORREZIONE CILINDRICITA’ |
|
| Centro |
MT 4 |
| Corsa del canotto (mm) |
25 |
|
|
| TAVOLA |
|
| Spostamento angolare (°) |
12° |
| Velocità trasversale (mm/min) |
50 – 4.000 |
| Corsa automatica alternativa min. (mm) |
3 |
| Avanzamento di un giro del volantino (mm) |
2 |
|
|
| MOTORI |
|
| Testa porta mola (kW) |
4 |
| Testa porta pezzo (kW) |
0,8 |
| Pompa idraulica (kW) |
0,75 |
| Lubrificazione pompa della testa porta mola (kW) |
0,18 |
| Pompa del refrigerante (kW) |
0,18 |
| Mandrino per interni (kW) |
0,75 |
